新能源汽車高速發展的同時，離不開與之配套的基礎設施的建設。對於充電樁、車載充電機的測試，艾德克斯擁有豐富的經驗與先進的產品，為使用者提供完善的測試方案。

符合GB標準

艾德克斯測試方案符合GBT18487.1電動汽車傳導充電系統第1部分通用要求2015；

GBT20234.1電動汽車傳導充電用連接裝置第1部分通用要求2015 ;

GBT20234.2電動汽車傳導充電用連接裝置第2部分交流充電介面2015 ;

GBT20234.3電動汽車傳導充電用連接裝置第3部分直流充電介面2015 ;

GBT27930電動汽車非車載傳導式充電機與電池管理系統之間的通信協定2015 .

方案優勢

模組化設計，根據不同測試需求搭建系統

大功率電子負載可達600KW，完全滿足大功率直流充電樁的測試需求

內建符合測試標準的測試項

可相容多種充電機的充電協議，適用於多款充電機測試

填空式操作介面，無需程式設計能力

軟體支援輸出客制化的測試報告

推薦測試儀器

交流電源：       IT7300 可程式設計交流電源

交流電子負載：IT8600 交直流電子負載

直流電源：       IT6500 寬范圍大功率直流電源    IT6700H 寬范圍高壓可編程設計電源

直流電子負載：IT8700 多路輸入電子負載           IT8800 高速高精度電子負載

測試系統：       ITS9500 電源測試系統

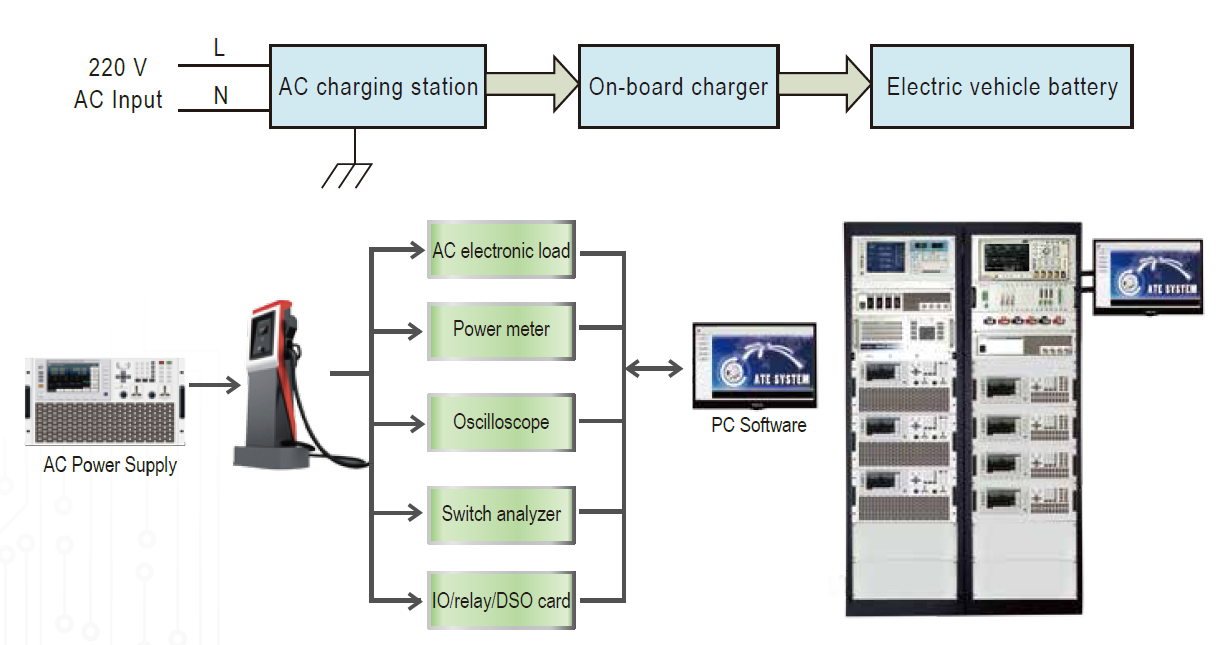

交流充電樁測試方案

交流充電樁輸出交流電，需要通過車載充電機進行AC/DC轉換後，才能對動力電池進行充電。

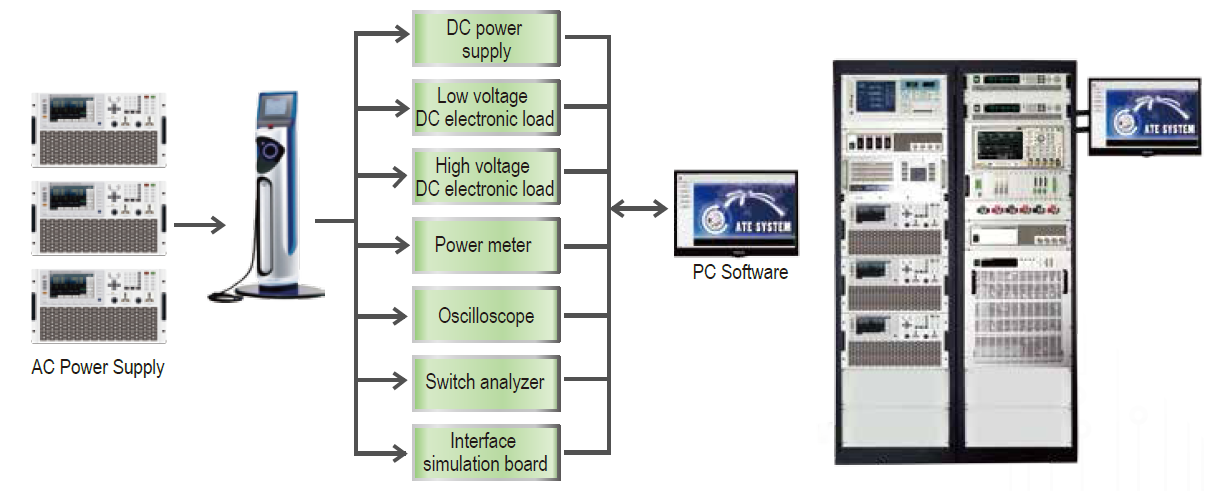

直流充電樁測試方案

直流充電樁是快充產品，輸出功率大，輸出電壓高，大功率的高壓直流電子負載才能滿足其測試需求。

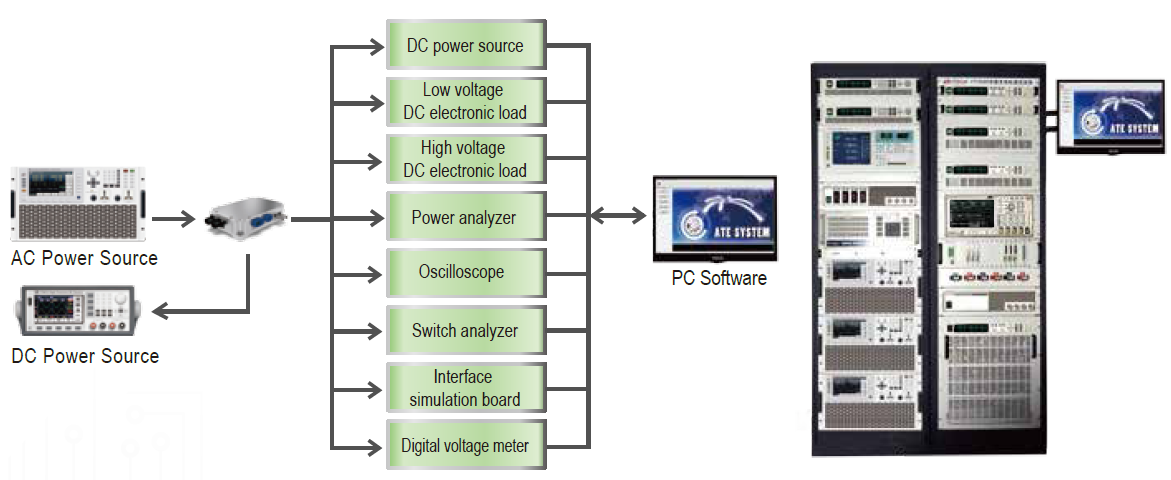

車載充電機及充電介面測試方案

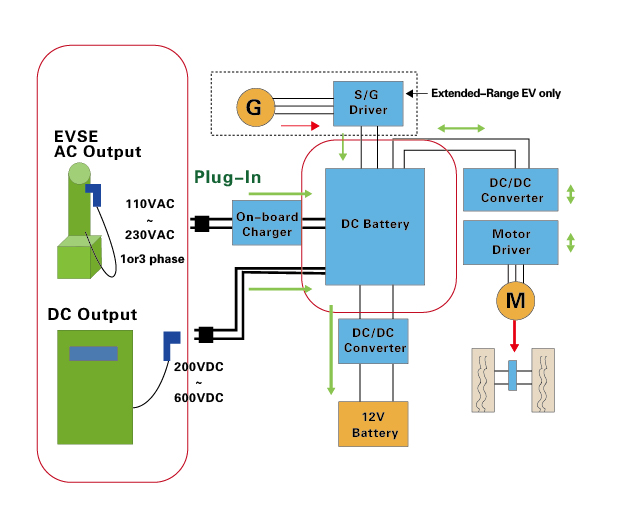

充電機主要應用給電動汽車上的動力電池充電，按是否安裝在車上，充電機可分為車載式（隨車型）和固定式。
艾德克斯車載充電機測試方案的配置，硬體方面有電子負載類比電池放電，AC電源模擬電網給充電機供電，搭配示波器和功率分析儀等設備，和專業的上位機軟體，對車載充電機進行完整的測試。
