艾德克斯在太陽能光伏領域的測試解決方案，主要是針對太陽能電池組的光電測試和光伏逆變器的相關測試開發高精度、高可靠性的測試儀器與系統。
太陽能電池及太陽能電池組測試方案
艾德克斯的測試解決方案可以自動描繪I-V曲線，測量並記錄峰值功率Pmax、峰值功率點的電壓Vpmax、峰值功率點的額定電流Ipmax、峰值功率點的電阻Rpmax、開路電壓Vopen、短路電流Ishort和填充因數FF等參數。
光伏逆變器測試方案
由於太陽電池只能生成直流電，且大小與陽光強度有關，難以直接利用，因此需要光伏逆變器將其轉換成交流電，方便傳輸與利用。光伏逆變器的測試需要用光伏模擬器去直接模擬各種真實條件下的太陽能電池陣列，艾德克斯為此提供高速高性能光伏/太陽能模擬電源，內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS模型，能夠類比多種太陽能電池的輸出特性，模擬不同溫度及照度下的I-V曲線，模擬太陽面板遮罩下 I-V 曲線， 類比各地區實際天候(天/月/年)I-V曲線，即時測試及顯示光伏逆變器的最大功率追蹤狀況，可以為微電網、分散式光伏等電源系統的系統模擬及核心設備檢測提供支援。同時，艾德克斯測試解決方案也提供模擬各種正常及異常的交流電輸入情況，並能量測待測物重要的電性能參數，滿足光伏並網逆變器電網頻率回應測試、反孤島效應測試以及低電壓穿越測試的要求。

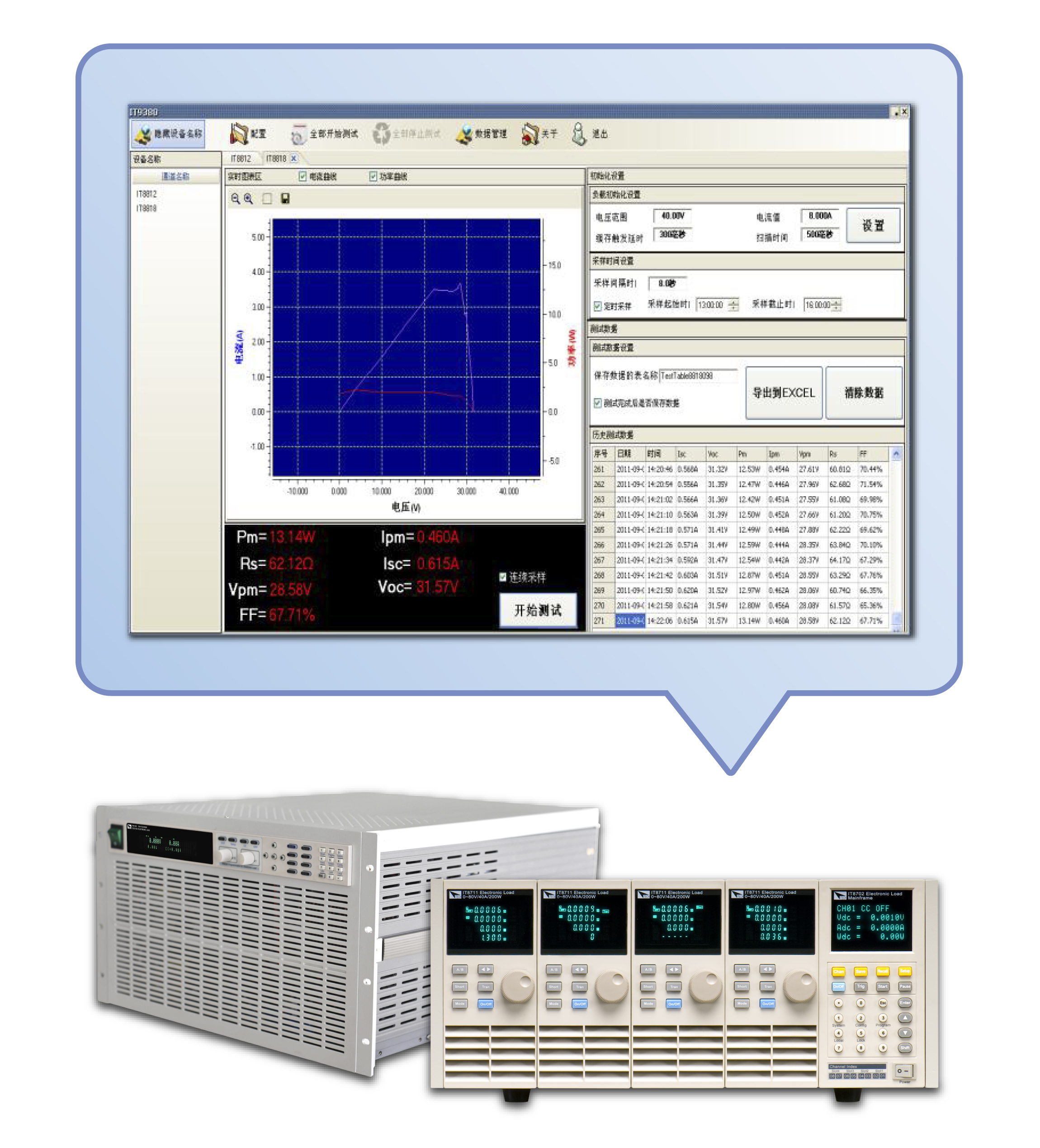

太陽能電池/太陽能電池組測試
由於周圍環境溫度、光照輻射強度、光強等的變化都會影響太陽能電池的IV特性、轉換效率等。溫度升高、I-V曲線形狀改變、填充因數下降，轉換效率隨溫度的增加而降低。光強增大、輸出功率增大，轉換效率提高。以上因素都決定了太陽能電池的I-V特性必須在一段時間內進行多點電壓的測量，以保證測試結果的準確性。艾德克斯提供的解決方案，電壓/電流採樣速率高達50KHz，每20us取樣一個點，獲得精準的測試資料，以便於對太陽能電池/太陽能電池組的性能做全面分析。
推薦產品：
IT8700多路輸入可程式設計直流電子負載系列
IT8800高速高精度可程式設計直流電子負載系列
IT8900系列高性能大功率直流電子負載

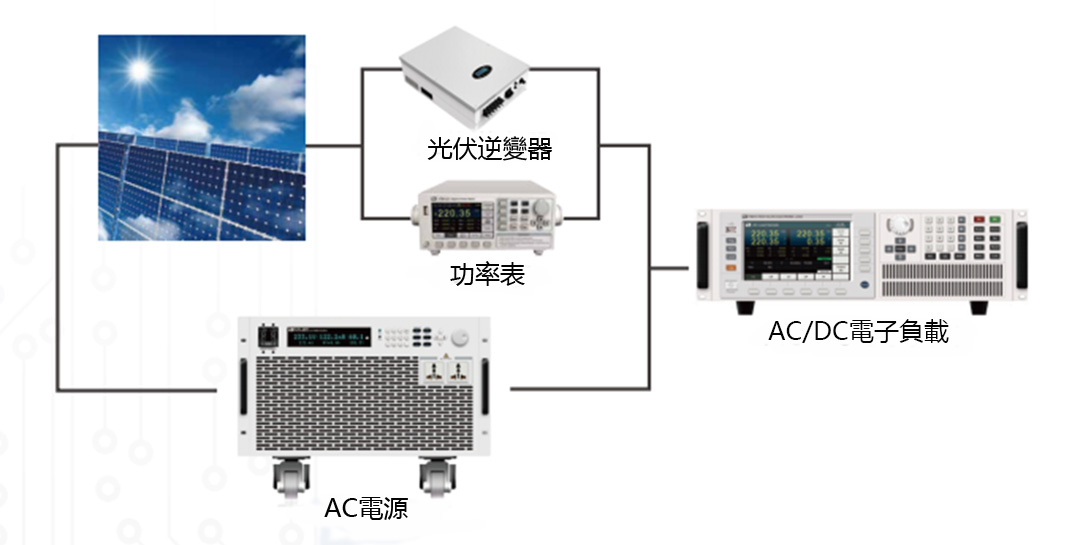

光伏並網逆變器測試
由於要通過光伏並網逆變器直接將電能轉化為與電網同頻同相的正弦波電流饋入電網，電網的任何變動都會對光伏逆變器正常運作產生影響，因此逆變器必須要進行逆變器電網頻率回應測試、反孤島效應測試以及低電壓穿越測試這三項測試來驗證對於電網變動的反應能力。艾德克斯測試解決方案可提供模擬各種正常及異常的交流電輸入情況，並能量測待測物重要的電性能參數，滿足光伏並網逆變器上述測試的要求。
推薦產品：
IT7300可程式設計交流電源系列
IT7600高性能可程式設計交流電源
IT8600交/直流電子負載
IT9100 系列功率表

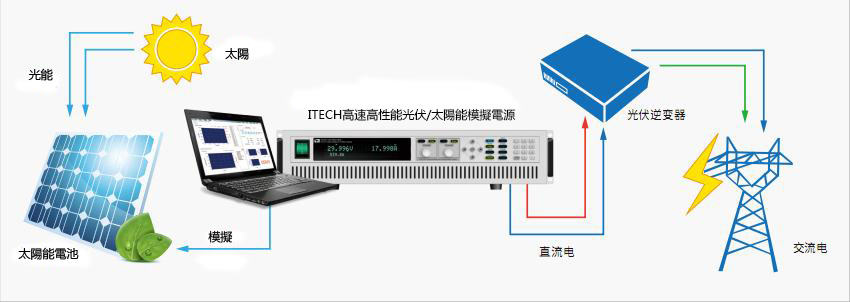

光伏逆變器最大功率追蹤(MPPT)測試
艾德克斯高速高性能光伏/太陽能模擬電源，採用IT6500C高速高性能大功率直流電源搭載SAS1000太陽能電池矩陣模擬軟體，可以精確地模擬太陽電池矩陣的I-V曲線，電壓最高可達1000V，功率可擴展至100KW。內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS模型，使用者簡單設定測試法規、材料、Vmp、Pmp等參數後，即可類比I-V曲線輸出並生成符合法規的報表，用於測試光伏逆變器的靜態&動態最大功率追蹤效能。使用者可以在shadow模式下，編輯任何遮罩的I-V曲線實現動態雲遮效果。也可以在Table模式下編輯多達4096個點的矩陣，或者存儲100條不同光照、溫度下的I-V曲線於記憶體，並設定每條曲線執行時間及執行順序，以此來測試光伏逆變器在不同氣候條件下的長時間最大功率追蹤效能。能夠?qū)崿F(xiàn)24小時真實環境參數下的太陽能電池板輸出模擬。
