MSO/DPO2000B 混合信號示波器系列是同類產品中功能最強大的示波器，以入門級價格提供高級調試功能。通道數多達 20 條，您只需一臺設備即可分析模擬和數字信號。再結合自動串行和并行總線分析，以及創新的 Wave Inspector® 控件，您可以獲得加速調試所需的工具。

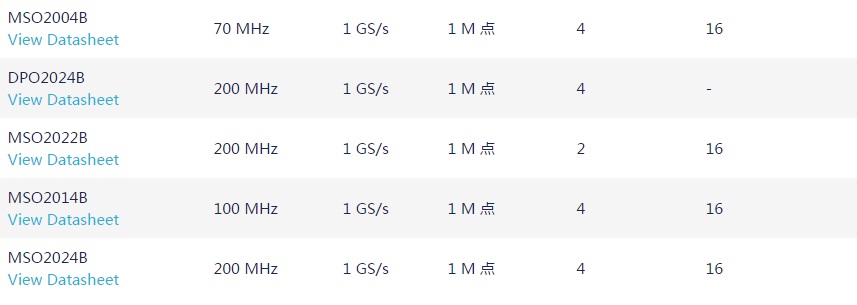

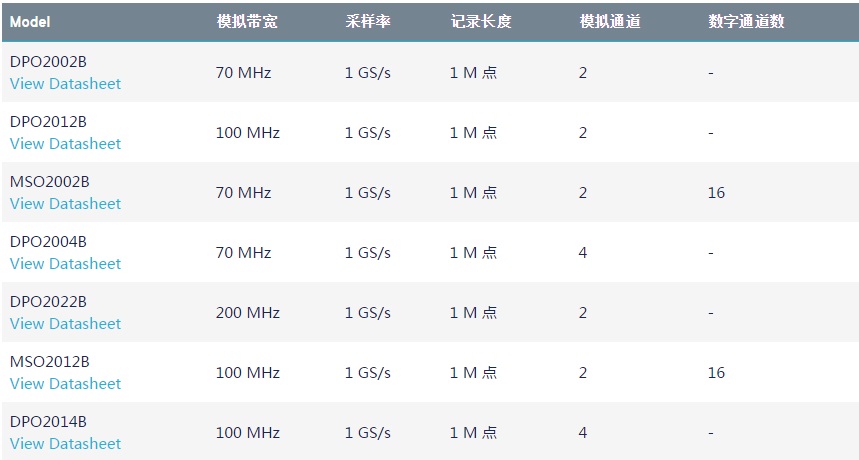

泰克的 MSO/DPO2000B 混合信號示波器系列支持高達 200 MHz 的帶寬、1 GS/s 的取樣速率，以入門級價格提供了先進的調試功能。其擁有多達 20 條通道用于分析模擬和數字信號，查找和診斷復雜設計中的問題十分迅速。MSO/DPO2000B 在所有通道上標配 1M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
通過功能豐富的工具來簡化和加速復雜設計的調試，包括用于快速波形導航的和自動串行和并行總線分析的 Wave Inspector® 控件。
MSO/DPO2000B 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
MSO/DPO2000B 系列提供了全面的信號查看功能，可以迅速了解設備的實際操作。5,000wfm/s 的波形捕獲速率可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。帶亮度等級的數字熒光顯示器通過對發生更加頻繁的信號區域進行加亮，顯示信號活動的歷史記錄，形象顯示出異常發生的頻率。
發現 – 5,000 wfm/s 的波形捕獲速率最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。
發現電路問題只是第一步，然后，您必須捕獲關心的事件，以確定根本原因。
MSO/DPO2000B 系列提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。由于記錄長度高達 1 M 點，您可以在一次采集中捕獲許多關心的事件，甚至包括數千個串行數據包，以進一步進行分析，同時保持高分辨率，放大精細的信號細節。
從觸發特定數據包內容到自動以多種數據格式解碼，MSO/DPO2000B 系列為多種串行總線提供集成支持，包括 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。能夠同時解碼多達兩條串行和/或并行總線，意味著您可以快速深入了解系統級的問題。
為進一步幫助您調試復雜的嵌入式系統中的系統級交互，MSO2000B 系列除模擬通道外，還提供了 16 條數字通道。由于數字通道全面集成到示波器中，您可以觸發所有輸入通道，自動實現所有模擬信號、數字信號和串行信號時間相關。
捕獲 - 在通過 RS-232 總線上的特定傳輸數據包上觸發。完整的觸發集包括在特定串行包內容上觸發，保???快速捕獲感興趣的事件。
如果沒有適當?shù)乃阉鞴ぞ?，在長波形記錄中找到關心的事件可能會耗費大量的時間。隨著當前記錄長度達到 1M 數據點，確定事件位置可能要滾動幾千屏信號活動。
MSO/DPO2000B 系列借助其創新的 Wave Inspector® 控件提供了業內最完整的搜索和波形導航。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您可以標記想在以后參考以進一步調查的任何位置，并使用您定義的條件自動搜索記錄。Wave Inspector 將立即搜索整個記錄，包括模擬、數字和串行總線數據。它將自動標記每次發生的指定事件，從而可以迅速在事件之間移動。
搜索 – I2C 解碼顯示地址值 50 的 Wave Inspector 搜索結果。Wave Inspector 控件在波形數據的顯示和導航方面提供了前所未有的高效率。
檢驗原型性能與仿真數據是否相符及是否滿足項目設計目標要求分析被測設備特征，這些任務范圍從簡單的上升時間和脈寬檢查到復雜的功耗分析及噪聲源調查。
MSO/DPO2000B 系列提供了一套完善的集成分析工具，包括基于波形和基于屏幕的光標、29 種自動測量和 FFT 分析。另外它還為串行總線分析提供了專用應用支持。
分析 – 脈沖信號的 FFT 分析。它提供了一套完善的集成分析工具，加快了檢驗電路性能的速度。
1M 點記錄長度包含幾千個屏幕的信息。MSO/DPO2000B 系列能夠讓您使用業內最佳的導航和搜索工具 Wave Inspector，在幾秒鐘內搜索并找到事件。
Wave Inspector 提供以下創新控件：
這個專用的兩層前面板控件為縮放和平移提供直觀的控制。內環控件調節縮放系數（或縮放比例），順時針旋轉將激活縮放并逐漸增大縮放系數，逆時針旋轉將減小縮放系數并最后關閉縮放。您無需再去通過幾個菜單來完成縮放顯示。外環控件在波形中平移縮放框以快速到達所關心的波形部分，同時還利用強制反饋來確定在波形中平移的速度。外環控件旋轉得越多，縮放框移動得越快。只需向相反方向轉動即可改變平移的方向。
專用的 Play/Pause（播放/暫停）前面板按鈕可在查找異?；蚋信d趣事件時自動滾動顯示屏中的波形?；胤诺乃俣群头较蛲ㄟ^直觀的平移控件進行控制。同樣，繼續旋轉該控件將使波形滾動更快，反方向旋轉該控件即可改變方向。
Wave Inspector 控件在查看、導航和分析波形數據方面提供前所未有的效率。轉動外環的平移控件 (1)，讓 1M 點記錄的搜索一氣呵成。從頭到尾僅需幾秒鐘。找到關心的部分，還要查看更多細節？只需轉動內環縮放控件 (2)。
按 Set Mark（設置標記）前面板按鈕在波形上放置一個或多個標記。要在這些標記之間導航，只需在前面板上按 Previous (←)（上一個）和 Next (→)（下一個）按鈕即可。
Search（搜索）按鈕允許自動搜索長采集內容，查找用戶定義的事件。該事件的所有發生位置都將用搜索標記高亮顯示，可以使用前面板的 Previous (←)（上一個）和 Next (→)（下一個）按鈕方便地導航。搜索類型包括邊沿、脈寬/毛刺、矮脈沖、邏輯、建立時間和保持時間、上升時間/下降時間、并行總線及 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 數據包內容。
搜索步驟 1：定義要搜索的指標。
搜索步驟 2：Wave Inspector 自動搜索整個記錄，并用空心的白色三角形標記處每一個事件。然后，可以使用 Previous（上一個）和 Next（下一個）按鈕在事件之間切換。
MSO/DPO2000B 系列數字熒光技術使您能夠快速了解設備的實際工作情況。5,000 wfm/s 的波形捕獲速率使您能夠以非常高的概率，迅速查看數字系統中常見的偶發問題：如欠幅脈沖、毛刺、定時問題、等等。
波形點彼此疊加在一起，頻繁出現的波形點被加亮顯示。這樣快速突出顯示在時間上頻繁出現的事件，或者在偶發性異常的情況下突出顯示不常發生的事件。
通過 MSO/DPO2000B 系列，您可以選擇無限余輝或可變余輝，確定前一個波形采集在屏幕上停留多長時間，進而可以確定異常事件的發生頻次。
數字熒光技術可以在 MSO/DPO2000B 系列上實現 5,000 wfm/s 的波形捕獲速率和實時輝度等級。
MSO2000B 系列混合信號示波器提供了 16 條數字通道。這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。
MSO 系列提供 16 個集成的數字通道，允許查看和分析時間相關的模擬和數字信號。
MSO2000B 系系列重新界定了查看數字波形的方式。邏輯分析儀和混合信號示波器共有的一個問題是，在放到足夠大時數字軌跡在整個顯示中保持平坦，如何確定數據是一還是零。MSO2000B 系列擁有帶色碼的數字軌跡，將一顯示為綠色，將零顯示為藍色。
通過顏色區分的數字波形顯示，只需在屏幕上將數字通道放在一起即可進行分組，然后按組移動數字通道?？梢詾槊拷M八條通道設置門限值，支持最多兩個不同的邏輯組。
白邊表示提高采集的采樣率可以獲得更多的信息。
在系統檢測到多個跳變時，MSO2000B 系列多跳變檢測硬件會在顯示屏上顯示一個白邊。這明確提示用戶，在下次采集時提高采樣率可以比以前設置獲得頻率更高的信息。
MSO2000B 系列允許對數字波形分組，簡化通道設置，并使用 USB 鍵盤輸入波形標記。將數字波形彼此相鄰放置，即可形成一組。形成分組后，即可一起定位組內的所有通道。這將大大縮短以往逐個定位通道所需的設置時間。
這種獨特的探頭設計提供兩個 8 通道分離座，并簡化了與被測器件的連接。與方形針連接時，P6316 可以直接和腳距為 10 英寸的 8x2 方形插座連接。在需要更大連接靈活性時，您可以使用提供的引線組和鉤爪夾在貼片設備或測試點上。P6316 提供出色的電氣特性，輸入抗阻為 101kΩ 時，負載僅為 8pF。
P6316MSO 探頭提供兩個 8 通道縱槽以簡化與設備的連接。
是否厭倦了示波器中受限于 20 MHz 帶寬濾波器？您只需啟動 FilterVu 并調整可變低通噪聲濾波器。與其他可變低通濾波器不同，F(xiàn)ilterVu 從您的信號中濾掉不必要的噪聲，同時仍能用示波器的全部帶寬捕獲毛刺和其它信號細節。它通過顯示兩個波形來實現這一點：一個可以濾波的波形（前景波形）和一個毛刺捕獲波形（背景波形）。
濾波的波形使用可變低通濾波器，濾除噪聲，獲得更干凈的波形，更精確地定位信號邊沿和幅度電平。其結果，改善了您對光標測量的信心，更清楚地存檔重要的信號特點。在噪聲濾波器調節到最低可用噪聲截止頻率時，過去可能導致示波器出現假信號的不超過 1% 的高頻成分現在可以通過濾波器。
毛刺捕獲波形會直到示波器的全部帶寬顯示信號細節。波器使用峰值檢測最小/最大取樣可捕獲窄至 5 ns 的脈沖，防止丟失意外毛刺或其他高頻事件。
FilterVu 為重復事件、非重復事件和單次事件提供了理想的解決方案。
DAC 信號的輸出 – 注意 FilterVu? 怎樣在前景軌跡（黃色）中清楚地顯示 DAC 的無噪聲階躍，其中已經去掉了所有高于 5.5 kHz的頻率。FilterVu 還直到示波器的全部帶寬，捕獲及在背景軌跡中（橙色）中顯示高頻毛刺。
在串行總線上，一個信號中通常包括地址信息、控制信息、數據信息和時鐘信息，而很難隔離關心的事件。自動觸發、解碼和搜索總線事件和條件，為您診斷串行總線提供強大的工具集。 選配的串行協議觸發和分析功能可以免費試用30天。 在儀器第一次通電時，這個免費試用期自動開始計算。
在常見串行接口（如 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART）上，在包頭、特定地址、唯一標識符等數據包內容上觸發采集。
觸發經過 I2C 總線的特定數據包。黃色波形是時鐘，藍色波形是數據?？偩€波形提供解碼的包內容，包括包頭、地址、讀/寫、數據和包尾。
可以更高級地組合查看構成總線的各個信號（時鐘、數據、片選等），可以更加簡便地識別數據包在哪里開始和結束，識別地址、數據、標識符、CRC 等子數據包成分。
厭倦了不得不目視檢查波形，計算時鐘，確定每個位是 1 還是 0，把多個位組合成字節，確定十六進制值？讓示波器為您完成這些工作！一旦設置了總線，MSO/DPO2000B 系列將對總線上的每個包進行解碼，以十六進制、二進制、十進制（僅 LIN）或 ASCII（僅 RS-232/422/485/UART）格式顯示總線波形中的值。
除了看到總線波形本身解碼后的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。數據包帶有時間標記，對每個組成部分（地址、數據、等）分欄連續列出。
事件表為長采集中每個 CAN 包顯示解碼的標識符、DLC、DATA 和 CRC。
串行觸發非常適合隔離關心的事件，但一旦捕獲并需要分析其周圍的數據，該怎么做呢？過去，用戶需要手動翻閱波形，計數并轉換位，尋找導致事件發生的原因。使用 MSO/DPO2000B 系列，您可以讓示波器按照用戶定義的標配（包括串行包內容）自動搜索所采集的數據。事件發生的每個位置都用搜索標記突出顯示。要在這些標記之間快速導航，只需在前面板上按 Previous (←)（上一個）和Next (→)（下一個）按鈕即可。
MSO/DPO2000B 專為方便您的工作而設計。高亮度的寬屏顯示器顯示一個長時間窗口。專用的前面板控件能夠簡化操作。前面板上有一個 USB 主控端口，方便您將屏幕快照、儀器設置和波形數據傳輸?shù)?USB 閃存驅動器。
MSO/DPO2000B 系列采用 7 英寸（180 毫米）寬屏 TFT-LCD 顯示器來展現復雜的信號細節。
每條通道獨立的垂直旋鈕，提供了簡單直觀的操作。您不必再在所有四條通道中共享一套垂直旋鈕。
前面板上的 USB 主控端口可以簡便地把屏幕圖、儀器設置和波形數據傳送到 U 盤上。后面板有一個 USB 設備端口，用于從 PC 遠程控制示波器或者連接 USB 鍵盤。USB 設備端口也可以用于直接打印至 PictBridge® 兼容打印機。選配的 10/100 以太網端口允許方便地連接到網絡，選配的視頻輸出端口可以把示波器顯示畫面導出到外部監視器或投影儀上。
MSO/DPO2000B 系列采用緊湊的便攜式設計，可以在實驗室之間簡便地攜帶使用，其厚度僅為 5.3 英寸（134 毫米），這節省了測試臺上的寶貴空間。
MSO/DPO2000B 系列體積小巧，節約了平臺或桌面上寶貴的空間。

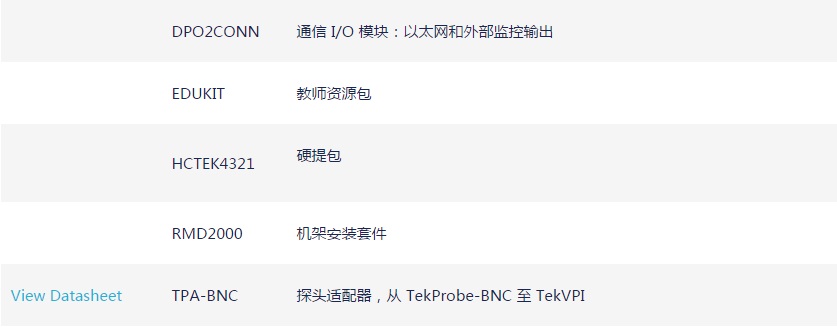

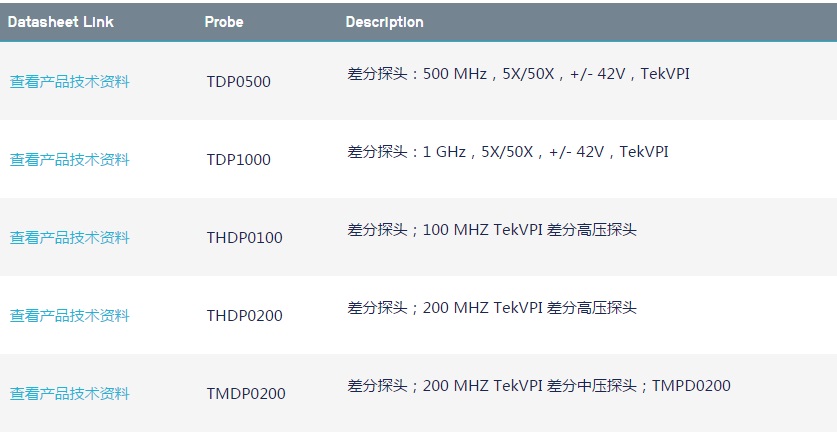

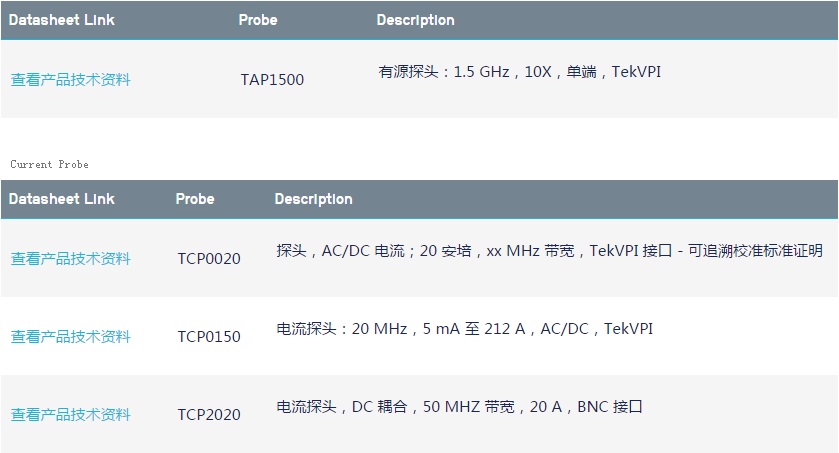

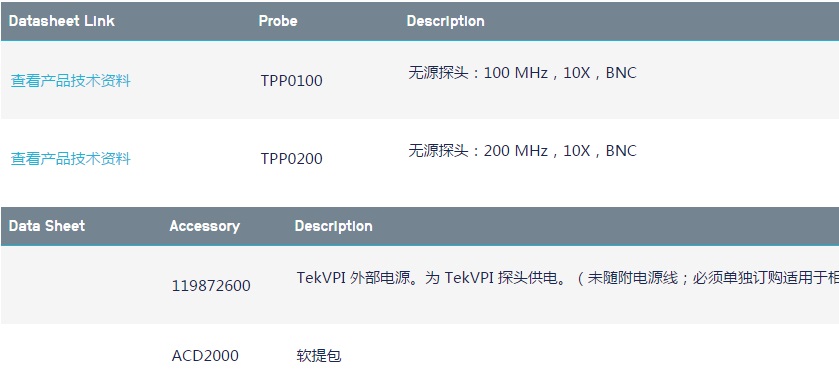

TekVPI 探頭接口確立了探測領域中簡便易用性標準。TekVPI 探頭具有狀態指示燈和控件，補償盒本身右側還有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。可以通過 USB、GPIB 或以太網遠程控制 TekVPI 探頭，在 ATE 環境中提供了用途更加廣泛的解決方案。
TekVPI 探頭接口簡化探頭與示波器的連接。
從 MSO/DPO2000B 系列采集數據和測量結果非常簡單，只需在示波器與 PC 之間連上一條 USB 電纜即可。每臺示波器標配配置主要軟件應用程序 OpenChoice® Desktop 以及 Microsoft Excel 和 Word 工具欄，允許與您的 Windows PC 快速而簡單地直接通信。
對于簡單的任務，所附帶的 OpenChoice Desktop 允許在示波器和 PC 之間通過 USB、GPIB 或 LAN 快速方便通信，用于傳輸設置、波形和屏幕圖像。
OpenChoice® Desktop 軟件實現示波器與 PC 之間的無縫連接。
