R&S®ESL是羅德與施瓦茨為企業級客戶量身打造的一款預認證級EMI接收機。R&S®ESL包含了像ESU、ESCI等高端接收機的主要功能。R&S®ESL擁有最全面的檢波器，甚至包括最新EMC標準里要求的CISPR-AV和CISPR-RMS檢波器。ESL全面多樣的測試分析能力，極快的測量速度以及全自動的測量程序使得其成為研發實驗室和準備進行EMC認證實驗用戶們的首選。
R&S®ESL將EMI接收機和頻譜分析儀合二為一，用戶可以在兩種模式之間自由切換。因此用戶可以利用R&S®ESL在早期發現和解決問題，避免了到產品定型時推倒重來，大大節省了產品的開發周期和經費；同時在產品認證階段，R&S®ESL也有助于節約認證花費，縮短認證時間。

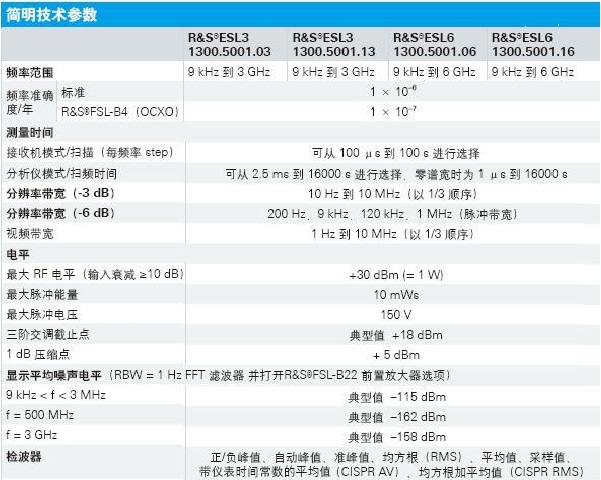

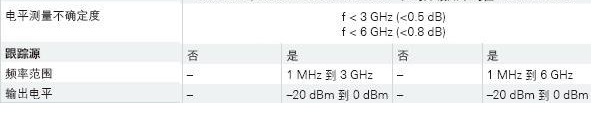

特點一覽
? 頻率范圍 9 kHz~3 GHz/6 GHz，覆蓋所有民用產品EMI測試
? 具有高端EMI接收機的主要功能，操作界面和步驟與高端接收機一致
? EMI接收機和頻譜分析儀合二為一
? 符合最新EMI民用標準，全面的檢波器，包括最新的CISPR-AV和CISPR-RMS檢波器
? 標配完全符合EMC標準的初測、數據篩選和終測的自動測試序列功能
? 抗脈沖輸入功率高達10 mWs
? 0.5dB的電平精度，1 dB壓縮點 +5 dBm
? 分辨率帶寬10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）
? 每條測量曲線包含了多達100萬個測試采樣點的信息，并可同時顯示6條測量曲線
? 使用無縫的用戶自定義的分段頻率設置測量輻射信號頻譜，提高了動態范圍和測試精度
? 在每個頻率點的固定狀態進行測量，從而確保了多次測量的重復性和一致性
? 標記功能強大，支持調諧到標記或者標記曲線功能進行精細分析
? 豐富的EMC標準限值線以及天線因子庫，支持外部編輯和導入
? 支持ES-SCAN自動測試軟件
? 可控制R&S的人工電源網絡，并自動進行相位切換
? 支持硬件選件直接插拔，所有的硬件選件無需打開機器即可安裝
? WinXP操作系統，接口豐富（標配DVI視頻輸出接口），遠程控制方便，F(xiàn)irmware免費在線升級
應用領域
? 產品開發階段EMI問題的預防與分析
? 產品認證階段EMI故障的排查與定位
? EMI傳導騷擾的預認證測試
? EMI輻射騷擾的預認證測試
? 通用的頻譜分析與測試
? 噪聲系數與模擬解調測試
